Essendo un'apparecchiatura vitale nel sistema di alimentazione, la salute dell'avvolgimento del trasformatore influisce direttamente sulla stabilità e sulla sicurezza dell'intero sistema. Pertanto, è molto importante ispezionare e mantenere regolarmente gli avvolgimenti del trasformatore. Questo articolo introdurrà in dettaglio come controllare gli avvolgimenti del trasformatore, che è principalmente diviso in due parti: ispezione dell'aspetto e ispezione dello stato dell'isolamento (ovvero "vedere" e "toccare").
I. Ispezione estetica (vedi)
Ispezionare le partizioni e gli schermi di fase
Quando si scioglie uno schermo di fase per l'ispezione, è necessario confermare che sia pulito e non danneggiato, che il collegamento sia stretto e completo e che l'uscita del cavo del rubinetto sia ben sigillata, senza deformazioni, scolorimento, calore e segni di scarico a forma di albero. L'inizio dello schermo deve essere posizionato correttamente sui cuscinetti di avvolgimento e i giunti devono essere sfalsati per evitare il blocco del canale dell'olio. Allo stesso tempo, verificare che i cuscinetti lunghi che sostengono lo schermo non presentino segni di dispersione. Se i pad lunghi si trovano nell'area di intensità di campo mediamente alta, i pad radiali alla distanza di fase minima devono essere accorciati il più possibile di 2-4 per garantire la sicurezza.
Controllare la superficie dell'avvolgimento
L'avvolgimento deve essere mantenuto pulito, senza macchie d'olio e deformazioni sulla superficie, senza inclinazioni o spostamenti nel suo insieme e senza evidenti fenomeni di pop-up nella direzione radiale del filo. Allo stesso tempo, i cuscinetti di ciascuna parte dell'avvolgimento devono essere disposti ordinatamente, con uguale spaziatura radiale, e la direzione assiale deve essere in linea verticale, con un supporto fermo e un'adeguata forza di serraggio. Inoltre, la lunghezza del pad esposto all'avvolgimento dovrebbe essere almeno maggiore dello spessore del filo di avvolgimento per garantire la stabilità e la sicurezza dell'avvolgimento.
Controllare l'isolamento e il passaggio dell'olio dell'avvolgimento
Quando si controlla l'isolamento dell'avvolgimento, assicurarsi che non sia danneggiato e assicurarsi che il passaggio dell'olio non sia bloccato da materiali isolanti, macchie di olio o detriti (come polvere di gel di silice). Se sulla superficie del filo di avvolgimento sono presenti danni che causano fili esposti, è necessario fasciarlo immediatamente. Allo stesso tempo, prestare particolare attenzione alla parte isolante complessiva del filo per evitare di bloccare il passaggio dell'olio per prevenire il riscaldamento e l'invecchiamento locale.
II. Ispezione dello stato di isolamento (touch)
L'ispezione dello stato di isolamento valuta principalmente lo stato di isolamento toccando con le dita la superficie dell'avvolgimento. Lo stato di isolamento può essere suddiviso nelle seguenti quattro tipologie:
Isolamento di primo livello:L'isolamento è elastico e non vi è alcuna deformazione residua dopo aver premuto con le dita, che è in buone condizioni.
Isolamento secondario:L'isolamento è ancora elastico e non presenta crepe o infragilimento se premuto con le dita, il che è uno stato qualificato.
Isolamento di terzo livello:L'isolamento è fragile e marrone scuro. Sono presenti alcune crepe e deformazioni se premuto con le dita, che è uno stato appena utilizzabile.
Isolamento di quarto livello:L'isolamento è stato gravemente fragile e di colore marrone scuro. Quando viene premuto con le dita, diventa croccante, deformato e cade e si possono vedere anche i fili esposti, il che è uno stato non qualificato.
III. Altri metodi di ispezione
Oltre all'ispezione dell'aspetto e allo stato dell'isolamento sopra menzionati, l'avvolgimento del trasformatore può anche essere ispezionato più approfonditamente con i seguenti metodi:

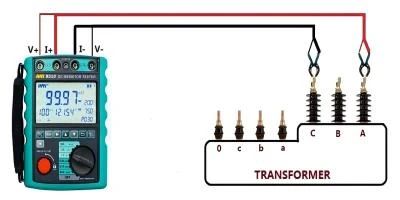

Test di resistenza CC:Utilizzando la corrente CC per misurare la resistenza dell'avvolgimento è possibile rilevare se l'avvolgimento è deformato o ha uno scarso contatto.
Resistere al test di tensione:Includendo il test della tensione di tenuta alla frequenza principale e il test della tensione di tenuta ad alta frequenza, è in grado di rilevare se l'avvolgimento presenta problemi come danni all'isolamento locale o cortocircuito.
Prova di vibrazione:Simulare l'ambiente operativo applicando vibrazioni meccaniche di frequenza e ampiezza specifiche per valutare se l'avvolgimento può resistere alla deformazione o all'affaticamento causato dalle vibrazioni.
Prova distruttiva:In rari casi vengono eseguiti test distruttivi su avvolgimenti che potrebbero presentare seri problemi per ottenere informazioni più dettagliate.
IV. Precauzioni
1. Quando si eseguono ispezioni e test, è necessario seguire rigorosamente le norme di sicurezza pertinenti e l'operazione deve essere eseguita da professionisti.
2. Quando si eseguono prove di resistenza alla tensione e prove distruttive, è necessario prestare particolare attenzione alla protezione della sicurezza del personale e delle apparecchiature.
3. L'ispezione e la manutenzione regolari degli avvolgimenti dei trasformatori, il rilevamento tempestivo e il trattamento di potenziali problemi possono prolungare la durata dei trasformatori e migliorare la stabilità e la sicurezza dei sistemi di alimentazione.
In sintesi, l'ispezione degli avvolgimenti del trasformatore è un compito complesso e meticoloso che richiede professionisti. Attraverso l'ispezione dell'aspetto e dello stato dell'isolamento, è possibile scoprire tempestivamente i problemi con gli avvolgimenti e adottare misure corrispondenti per affrontarli, garantendo il funzionamento sicuro e stabile dei trasformatori e fornendo forti garanzie per il funzionamento stabile dei sistemi di alimentazione.
